Когато става въпрос за осветяване на пространства с LED светлини, един от най-важните аспекти, които трябва да разберете, е как светодиодите се свързват към LED захранване. Има два основни начина за свързване на светодиоди: последователно и паралелно. Всеки метод има свои уникални характеристики, предимства и недостатъци. Като опитен доставчик на LED захранване видях от първа ръка как този избор може да повлияе на производителността, ефективността и дълготрайността на LED осветителните системи. В този блог ще разгледам разликите между последователно и паралелно свързване на светодиоди с LED захранване, за да ви помогна да вземете най-доброто решение за вашите нужди от осветление.
Разбиране на основите: Серийни връзки
При последователно свързване на светодиоди, положителният извод на един светодиод е свързан с отрицателния извод на следващия светодиод, създавайки един единствен път за преминаване на електрическия ток през всички светодиоди подред. По този начин същият ток преминава през всеки светодиод в серията. Ако използвате LED захранване в последователно свързана система, трябва да се уверите, че захранването може да осигури подходящото напрежение за комбинираното изправено напрежение на всички светодиоди в серията.
Например, ако имате отделни светодиоди с изправено напрежение от 3 волта и свържете 5 от тях последователно, общото изпреварващо напрежение, необходимо за цялата серия, ще бъде 3 V x 5 = 15 волта. След това ще ви трябва LED захранване, което може да достави 15 волта, за да гарантира, че светодиодите работят правилно.
Едно от основните предимства на серийното свързване е, че то опростява окабеляването. С един път за тока има по-малко сложност във веригата, което може да намали шансовете за грешки при окабеляването. Освен това последователно свързаните светодиоди могат да бъдат полезни, когато трябва да контролирате яркостта на множество светодиоди в унисон, тъй като токът през всички тях е еднакъв.
Серийните връзки обаче имат и своите недостатъци. Ако един светодиод от серията се повреди (напр. отвори се или изгори), цялата верига ще бъде прекъсната и всички останали светодиоди в серията ще спрат да работят. Освен това последователно свързаните светодиоди са по-податливи на промени в захранващото напрежение. Малка промяна в захранващото напрежение може да има значително въздействие върху тока, протичащ през светодиодите, което може да доведе до прекомерно или недостатъчно осветяване и потенциално да съкрати живота на светодиодите.
Паралелни връзки: как работят
При паралелна връзка всички положителни клеми на светодиодите са свързани заедно, а всички отрицателни клеми са свързани заедно. Това създава множество пътища за електрически ток, като всеки светодиод има свой отделен път обратно към захранването. Когато използвате LED захранване в паралелно свързана система, захранването трябва да осигури подходящото напрежение само за един светодиод, но трябва да може да достави достатъчно ток за захранване на всички светодиоди заедно.
Да предположим, че имате същите 3-волтови светодиоди, както в предишния пример. Ако свържете 5 от тях паралелно, захранването трябва да осигурява само 3 волта, но трябва да може да доставя 5 пъти тока, необходим за един светодиод.
Паралелните връзки предлагат няколко предимства. Първо, ако един светодиод се повреди в паралелна верига, другите светодиоди ще продължат да работят нормално, тъй като всеки от тях има свой собствен независим път на ток. Това прави паралелно свързаните светодиоди по-надеждни в приложения, където непрекъснатото осветяване е критично. Второ, паралелните връзки са по-благоприятни за вариациите на напрежението в захранването. Тъй като всеки светодиод има свой собствен път, малка промяна в захранващото напрежение няма да окаже толкова голямо влияние върху цялостната работа на светодиодите.
От друга страна, паралелните връзки изискват по-сложно окабеляване в сравнение със серийните връзки. При множество пътища съществува по-висок риск от грешки в окабеляването, което може да доведе до късо съединение или неравномерно осветление. Освен това паралелно свързаните светодиоди може да изискват допълнителни компоненти като резистори или устройства за ограничаване на тока, за да се гарантира, че всеки светодиод получава правилното количество ток, което увеличава цената и сложността на системата.
Въздействие върху изискванията за захранване на LED
Изборът между последователно и паралелно свързване има пряко влияние върху изискванията към LED захранването. Както бе споменато по-рано, за серийни връзки, захранването трябва да осигури по-високо напрежение и относително нисък ток. Обратно, паралелните връзки изискват по-ниско напрежение от захранването, но по-висок общ ток.
Когато избирате LED захранване, е важно да имате предвид общата консумация на енергия на светодиодите. Консумираната мощност може да се изчисли чрез умножаване на напрежението по тока (P = VI). Например, ако имате 10 светодиода, всеки от които консумира 0,1 вата при 3 волта и 0,033 ампера, в последователна връзка, ще ви трябва захранване, което може да осигури 30 волта (ако приемем, че всичките 10 са в серия) и 0,033 ампера. При паралелна връзка ще ви трябва захранване, което може да осигури 3 волта и 0,33 ампера (10 пъти повече от тока за един светодиод).
Освен това ефективността на захранването също играе решаваща роля. Едно добре проектирано захранване трябва да може да преобразува входната енергия в изходна мощност с минимални загуби. Серийно свързаните системи може да изискват захранване с по-високо напрежение, което потенциално може да има по-ниска ефективност, ако не е правилно проектирано. Паралелно свързаните системи, от друга страна, се нуждаят от захранващи устройства, способни да се справят с големи токове, които също трябва да бъдат ефективни, за да се избегне прегряване и загуба на енергия.
Практически приложения и съображения
Изборът между последователно и паралелно свързване зависи от конкретното приложение на LED осветлението. За приложения за вътрешно осветление, където надеждността не е толкова критична и е желателно рентабилно окабеляване, серийните връзки може да са подходящи. Например, при обикновена инсталация на светодиодна лента в стая, последователно свързана система може да осигури равномерно осветление с по-малко сложно окабеляване.
При приложения на открито, където надеждността е от първостепенно значение, като улично осветление или ландшафтно осветление, често се предпочитат паралелни връзки. Ако един светодиод се повреди в система за външно осветление, не искате цялата секция да потъмнее. Паралелно свързаните светодиоди гарантират, че осветлението остава функционално дори ако отделните светодиоди изгорят.

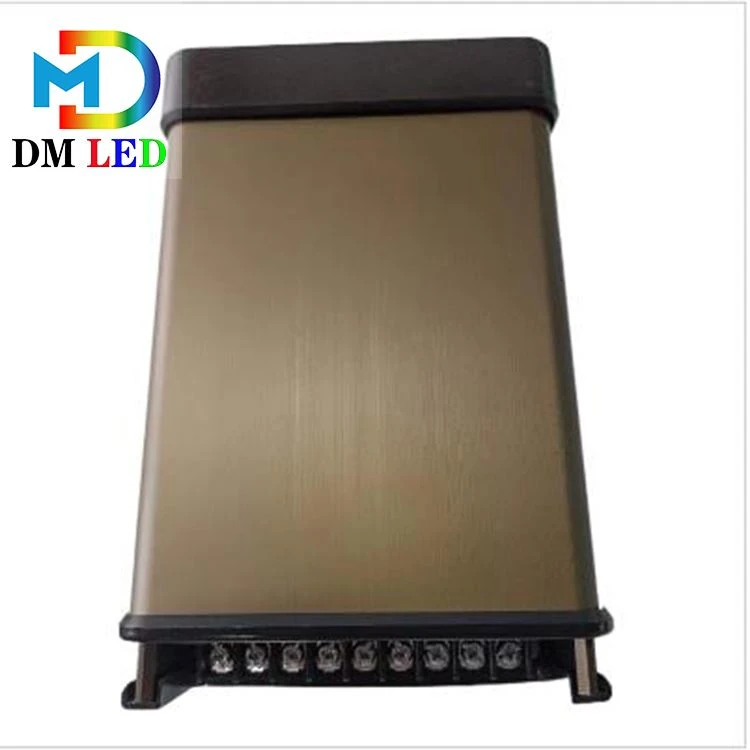

Когато обмисляме приложения на открито, трябва да вземем предвид и факторите на околната среда. Например водоустойчивите и устойчиви на дъжд светодиодни захранвания са от съществено значение. Можете да разгледате нашитеВодоустойчив 12v Led трансформатор,Дъждоустойчив Led трансформатор, иВодоустойчиво LED захранванеза да гарантирате, че вашата LED осветителна система може да издържи на тежки метеорологични условия.
Заключение
Разбирането на разликите между последователни и паралелни връзки на светодиоди с LED захранване е от решаващо значение за проектирането на ефективни и надеждни LED осветителни системи. Серийните връзки предлагат простота и еднакъв контрол на яркостта, но са уязвими на повреди в една точка. Паралелните връзки осигуряват по-висока надеждност, но изискват по-сложно окабеляване и може да са необходими допълнителни компоненти.
Като доставчик на LED захранване, аз съм тук, за да ви помогна при избора на правилното захранване и метод на свързване за вашите специфични нужди. Независимо дали работите върху малък вътрешен проект или широкомащабна инсталация за външно осветление, мога да предложа експертен съвет и висококачествени продукти. Ако се интересувате да научите повече за нашите светодиодни захранвания или се нуждаете от помощ за вашия проект за LED осветление, не се колебайте да се свържете с мен за обсъждане на поръчката. Можем да работим заедно, за да гарантираме, че вашата осветителна система отговаря на всички ваши изисквания по отношение на производителност, ефективност и издръжливост.
Референции
- Хоровиц, П. и Хил, У. (1989). Изкуството на електрониката. Cambridge University Press.
- Шулър, Р. (2009). Практическа електроника за изобретатели. McGraw - Hill Education.
- Young, HD и Freedman, RA (2012). Университетска физика със съвременна физика. Пиърсън.
